ЭЛЕКТРОДВИГАТЕЛИ АСИНХРОННЫЕ
ДАК75-4-1,5-Д36
СНЯТЫ С ПРОИЗВОДСТВА
Применяются для привода различных механизмов в устройствах автоматизации, в системах вентиляции и охлаждения электронной аппаратуры, прецизионных станках, роботах-манипуляторах, холодильном оборудовании. Электродвигатель ДАК75-4-1,5 является однофазной модификацией ДАТ75-25-1,5 с повышенным скольжением, допускающей его использование в качестве двухфазного управляемого двигателя.
Технические харктеристики |
|
Степень защиты |
IP4X |
Способ охлаждения двигателей |
IC0041 |
Климатическое исполнение |
УХЛ4, О4 |
По способу монтажа крепление фланцевое IM3601 и IM3602(один или два вылета вала); |
крепление на лапе IM1001 и IM1002(один или два вылета вала) |
Класс нагревостойкости изоляции |
В |
Режим работы повторно |
кратковременный S3 |
Наименование параметра |
Для однофазного режима |
Для двухфазного режима |
|
Номинальная мощность, Вт |
4 |
4 |
|
Номинальное напряжение, В |
220 |
220 |
110 |
Частота сети, Гц |
50 |
50 |
|
Номинальная частота вращения, об/мин |
1200 |
1200 |
|
Потребляемый ток при холостом ходе и номинальном моменте, А, |
0,2 |
0,12 |
0,12 |
Начальный пусковой момент, мН·м |
83±10 |
100±10 |
|
Нелинейность механической характеристики,%, не более |
25 |
15 |
|
Номинальное значение фазосдвигающей емкости, мкФ |
1,25 |
- |
|
Номинальное значение фазосдвигающего сопротивления, Ом |
510 |
- |
|
Номинальное значение добавочного сопротивления, Ом |
160 |
- |
|
Масса, не более, кг |
1,75 |
1,75 |

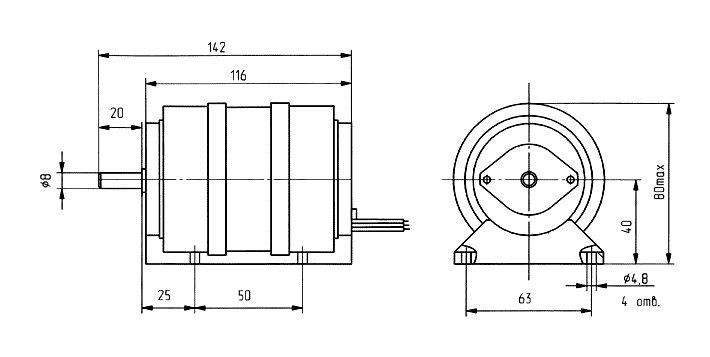

Габаритный чертеж электодвигателя ДАК75-4-1,5-Д36
Исполнение IM1001
(исполнение на лапе))
![](/UserFiles/dak_lapa.gif)

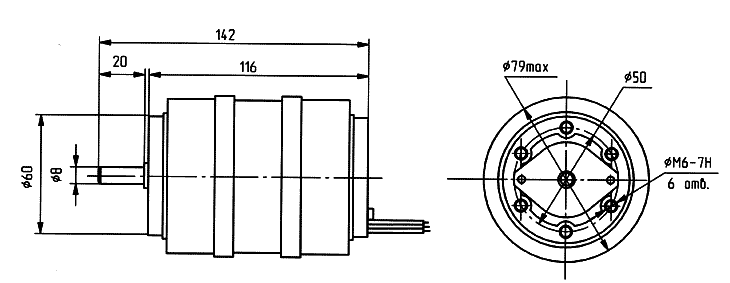

Габаритный чертеж электодвигателя ДАК75-4-1,5-Д36
Исполнение IM3601
(исполнение фланцевое)
![](/UserFiles/dak.gif)

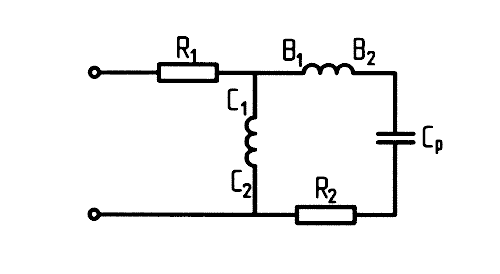

Схема соединения обмоток двигателя ДАК75-4-1,5-Д36
![](/UserFiles/dak_cxem.gif)
